anschweißHaken mit geschmiedeter sicherung TWN 0850/1
··················································································································

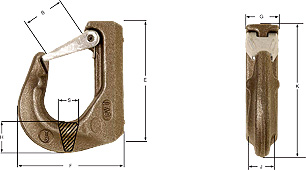

Nenngröße Art.-Nr. Art.-Nr. Art.-Nr. Tragfähigkeit Maße  in [ mm ] Gewicht
        [ t ] B E F G H J K S [ kg ]
GH1 - - F32751 1,12 23 97 71 36 27 26 107 18 0,52
GH2 Z05461 Z05459 F32752 2,00 23 82 91 36 25 34 115 21 0,84
GH3 Z05449 Z06068 - 3,00 29 117 105 36 31 36 131 24 1,18
GH5 Z05936 Z05629 - 5,00 34 161 133 47 45 44 173 29 2,55
GH8 Z05630 Z06070 - 8,00 35 166 135 47 52 52 178 39 3,3
GH10 Z05837 Z06071 - 10,00 78 196 180 66 62 30 102 40 4,2

Technische Änderungen vorbehalten

Die Werte der Tragfähigkeit entsprechen der EN 1377-1. Die Prüfanforderungen entsprechen den Prüfgrundsätzen über Anbauhaken für Erdbaumaschinen im Hebeeinsatz (GS-EM I 05-03) der gewerblichen Berufsgenossenschaften.

Hinweis:
Das Bauteil muss eine Krafteinteilung an der gewählten Stelle zulassen! Schweißarbeiten sind gemäß den mitgelieferten Schweißvorschriften durchzuführen! Weiter ist die Betriebsanleitung nach DIN 15429 zu beachten
